Tento audio vstup slouzi k pripojeni externiho zdroje audio signalu



typicky treba z Ipod nebo MP3 prehravace. Pro vyrobu budeme potrebovat kvalitni stineny kabel



(delky dle umisteni konektoru) tri piny MOLEX do most konektoru:











Pak dle vlastni montaze bud 2x cinch nebo jen stereo jack.







1.nejdrive vytahneme radio pomoci dvou torxu po stranach



2.vyjmeme anteni konektor-y a hlavni MOST konektor



3.radio dame bokem,zajima nas most konektor ,resp jeho bila cast

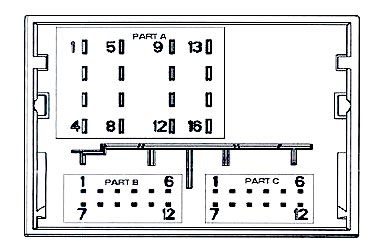

z obrazku MOST konektoru nas zajima PARTB ,zminovany bily konektor



Zde je jeho pinout:



Pin 1: audio pravy AUX 2



Pin 2: audio ground AUX 2



Pin 3: Nc



Pin 4: audio pravy AUX 1



Pin 5: Nc



Pin 6: Nc



Pin 7: audio levy AUX 2



Pin 8: Nc



Pin 9: Nc (mic)



Pin 10: audio levy AUX 1



Pin 11: audio ground AUX 1



Pin 12: Nc











4.z MOST konektoru vyjmeme cast PARTB ,je tam takova mala zapadka



konektor se sklada ze dvou casti, obalu a vlastniho konektoru







5.pripravime si stineny audio kabel tak ze na jednu stranu osadime tri piny



na druhou jak jsem psal zalezi na kazdem z vas co si date







6.z popisu je jasne co nas zajima a osadime piny



na pin 4 pripojime pravy kanal audio vstupu







na pin 10 pripojime levy kanal audio vstupu







na pin 11 pripojime stineni



7.je mozne jeste pripojit na piny 1,2,7 i druhy aux ale u nekterych radii tento neni dostupny !



8.konektor (PARTB) zase poskladame opacnym zpusobem,vlozime do MOST a cele znovu pozapojujeme k



radiu







9.radio dame na puvodni misto







ted je uz jen nutne diagnostikou v radiu povolit zmineny aux



prikladam jeste navod na montaz originalniho boxu ktery je mozne koupit v citroenu nebo peugeotu



je to takovy obrazkova verze ktera by mnohym mohla pomoct



Navod





hezky poslech, Martin
